Dalam bidang penyelidikan elektrofisiologi dan aplikasi klinikal, keserasian antara topi elektrod dan pelbagai jenis penguat adalah topik yang penting. Sebagai pembekal cap elektrod yang berdedikasi, saya telah menyaksikan secara langsung cabaran dan soalan yang dihadapi oleh penyelidik, doktor, dan juruteknik ketika cuba memastikan integrasi lancar antara kedua -dua komponen penting sistem rakaman elektrofisiologi. Dalam catatan blog ini, saya akan menyelidiki selok -belok electrode cap - keserasian penguat, meneroka faktor -faktor yang mempengaruhi dan memberikan pandangan untuk membantu anda membuat keputusan yang tepat untuk keperluan khusus anda.
Memahami topi dan penguat elektrod
Sebelum kita menyelam ke dalam isu keserasian, mari kita memahami secara ringkas apa topi dan penguat elektrod dan peranan masing -masing dalam pengukuran elektrofisiologi.
Cap elektrod direka untuk memegang pelbagai elektrod dalam konfigurasi tertentu pada kulit kepala atau bahagian badan lain. Mereka digunakan untuk merekodkan isyarat elektrik seperti electroencephalogram (EEG), electrooculogram (EOG), dan electromyogram (EMG). Cap ini datang dalam pelbagai saiz, kepadatan elektrod, dan bahan, masing -masing disesuaikan dengan aplikasi dan keperluan pengguna yang berbeza.
Penguat, sebaliknya, bertanggungjawab untuk meningkatkan isyarat elektrik yang lemah yang dikesan oleh elektrod ke tahap yang dapat diukur dan dianalisis dengan tepat. Mereka juga menapis bunyi dan gangguan, memastikan kualiti isyarat yang direkodkan. Jenis penguat yang berlainan wujud, termasuk penguat analog dan digital, masing -masing dengan set spesifikasi dan ciri -ciri prestasi sendiri.
Faktor -faktor yang mempengaruhi keserasian
1. Ciri -ciri elektrik
Salah satu faktor utama yang menentukan keserasian antara topi elektrod dan penguat adalah ciri -ciri elektrik mereka. Impedans elektrod dalam topi mestilah berada dalam julat penguat yang boleh diterima. Elektrod impedans yang tinggi boleh menyebabkan masalah pelemahan dan bunyi bising, manakala elektrod impedans yang rendah boleh membebankan penguat.
Sebagai contoh, sesetengah penguat direka untuk bekerja secara optimum dengan elektrod yang mempunyai impedans kurang daripada 10 kΩ, sementara yang lain dapat bertolak ansur dengan nilai impedans yang lebih tinggi. Sebagai pembekal topi elektrod, kami dengan teliti mengukur dan mengawal impedans elektrod kami untuk memastikan ia serasi dengan pelbagai penguat.
2. Jenis penyambung
Jenis penyambung yang digunakan untuk menghubungkan topi elektrod ke penguat adalah satu lagi faktor kritikal. Terdapat beberapa jenis penyambung standard di pasaran, seperti penyambung LEMO, penyambung DIN, dan penyambung USB mini. Adalah penting bahawa topi elektrod dan penguat menggunakan jenis penyambung yang sama atau serasi.
Jika jenis penyambung tidak sepadan, penyesuai mungkin diperlukan. Walau bagaimanapun, dengan menggunakan penyesuai kadang -kadang boleh memperkenalkan bunyi tambahan dan kehilangan isyarat, jadi ia sentiasa terbaik untuk memilih topi dan penguat dengan penyambung yang serasi secara langsung.
3. Kadar dan resolusi pensampelan isyarat
Kadar persampelan dan resolusi penguat perlu dipertimbangkan berhubung dengan topi elektrod. Kadar pensampelan menentukan seberapa kerap sampel penguat isyarat elektrik, sementara resolusi menentukan bilangan bit yang digunakan untuk mewakili setiap sampel.
Cap elektrod ketumpatan tinggi dengan sejumlah besar elektrod mungkin memerlukan kadar persampelan yang lebih tinggi dan penguat resolusi untuk menangkap dan memproses semua isyarat dengan tepat. Jika tidak, maklumat penting mungkin hilang, yang membawa kepada keputusan yang tidak tepat.
4. Saluran input penguat
Bilangan saluran input pada penguat mesti sepadan atau melebihi bilangan elektrod dalam topi. Sebagai contoh, jika anda mempunyai 64 - topi elektrod, anda memerlukan penguat dengan sekurang -kurangnya 64 saluran input. Menggunakan topi dengan lebih banyak elektrod daripada saluran input penguat akan menghasilkan beberapa elektrod yang tidak digunakan, yang mungkin mengehadkan skop penyelidikan atau aplikasi klinikal anda.
Ujian dan pengesahan keserasian
Sebagai pembekal topi elektrod, kami menjalankan ujian keserasian yang ketat untuk memastikan produk kami berfungsi dengan baik dengan pelbagai jenis penguat. Kami menguji topi kami dengan pelbagai penguat dari pengeluar terkemuka, mengukur kualiti isyarat, tahap bunyi, dan parameter prestasi lain.
Walau bagaimanapun, ia juga penting untuk pengguna akhir untuk melakukan ujian pengesahan mereka sendiri. Sebelum memulakan eksperimen skala besar atau kajian klinikal, adalah dinasihatkan untuk menubuhkan sistem ujian menggunakan kombinasi topi elektrod dan penguat. Catat beberapa isyarat sampel dan menganalisisnya untuk memeriksa sebarang tanda ketidakcocokan, seperti bunyi yang berlebihan, gangguan isyarat, atau bacaan yang tidak konsisten.
Kajian Kes: Contoh keserasian yang berjaya
Mari kita lihat beberapa kajian kes di mana topi elektrod kami telah berjaya diintegrasikan dengan pelbagai jenis penguat.
Dalam projek penyelidikan neurosains, pasukan penyelidikan menggunakan topi elektrod 32 kami dengan penguat digital prestasi tinggi. Penguat mempunyai reka bentuk bunyi yang rendah dan kadar persampelan yang tinggi, yang sesuai untuk menangkap isyarat otak halus yang dikesan oleh topi. Para penyelidik melaporkan kualiti isyarat yang sangat baik dan dapat memperoleh data yang tepat untuk kajian mereka mengenai proses kognitif.
Dalam suasana klinikal, sebuah hospital menggunakan topi elektrod 128 kami dengan penguat analog untuk pemantauan epilepsi. Konfigurasi elektrod ketumpatan tinggi CAP dibenarkan untuk pemetaan terperinci aktiviti elektrik otak, sementara prestasi penguat yang boleh dipercayai memastikan bahawa isyarat yang direkodkan adalah berkualiti tinggi. Doktor dapat dengan tepat mendiagnosis dan memantau aktiviti penyitaan pesakit, yang membawa kepada hasil rawatan yang lebih baik.
Produk berkaitan dan kepentingan mereka

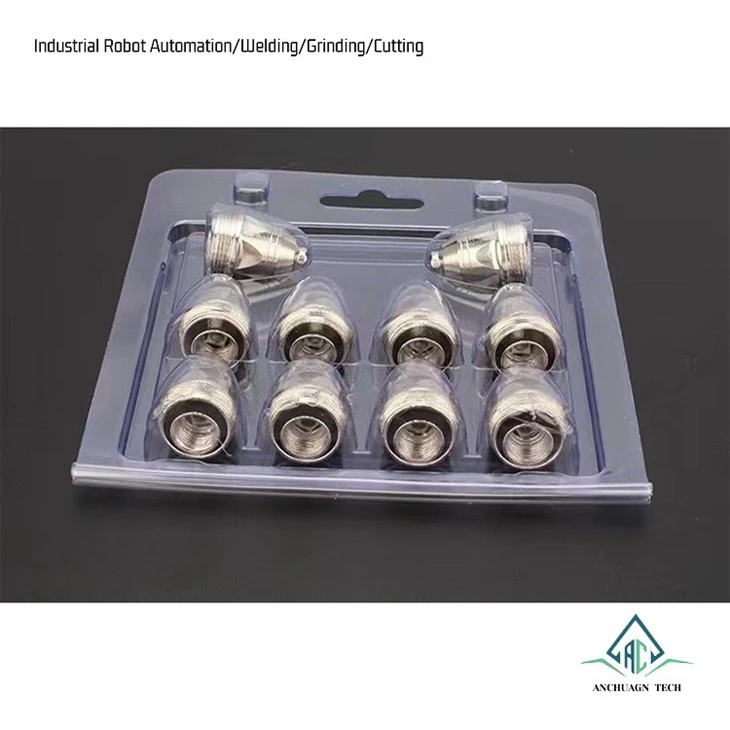

Sebagai tambahan kepada topi elektrod dan penguat, terdapat produk lain yang berkaitan dalam bidang elektrofisiologi yang patut disebut. Contohnya,Muncung pemotongan plasmaadalah komponen penting dalam aplikasi pemotongan plasma, yang memerlukan kawalan tepat arus elektrik. Begitu juga,Petua hubungan kimpalanMemainkan peranan penting dalam proses kimpalan, di mana kekonduksian elektrik adalah penting. DanKanta pelindung laserdigunakan untuk melindungi pengendali dari sinaran laser berbahaya dalam peralatan elektrofisiologi berasaskan laser.
Kesimpulan dan panggilan untuk bertindak
Kesimpulannya, keserasian topi elektrod dan penguat adalah aspek yang kompleks tetapi penting dalam sistem rakaman elektrofisiologi. Dengan memahami faktor -faktor yang mempengaruhi keserasian dan menjalankan ujian yang betul, anda dapat memastikan sistem anda berfungsi dengan cekap dan memberikan hasil yang tepat.
Sebagai pembekal topi elektrod yang dipercayai, kami komited untuk menyediakan produk berkualiti tinggi yang serasi dengan pelbagai penguat. Jika anda berada di pasaran untuk topi elektrod dan memerlukan bantuan dengan isu keserasian atau mempunyai sebarang soalan lain, kami menggalakkan anda menghubungi kami untuk perbincangan terperinci. Pasukan pakar kami bersedia membantu anda mencari penyelesaian terbaik untuk keperluan elektrofisiologi anda. Sama ada anda seorang penyelidik, doktor, atau juruteknik, kami berharap dapat bekerjasama dengan anda untuk mencapai matlamat anda.
Rujukan
- Nunez, PL, & Srinivasan, R. (2006). Bidang elektrik otak: neurofizik EEG. Oxford University Press.
- Luck, SJ (2005). Pengenalan kepada Teknik Potensi Berkaitan Acara. MIT Press.
- Niedermeyer, E., & Lopes da Silva, FH (2004). Electroencephalography: Prinsip asas, aplikasi klinikal, dan bidang yang berkaitan. Lippincott Williams & Wilkins.
