Hei ada! Sebagai pembekal kekuda gantri, saya telah berurusan dengan struktur yang menakjubkan ini untuk seketika. Dan satu soalan yang sering muncul ialah, "Apakah kesan beban dinamik pada kekuda gantri?" Nah, mari kita menyelam dan meneroka topik ini bersama -sama.

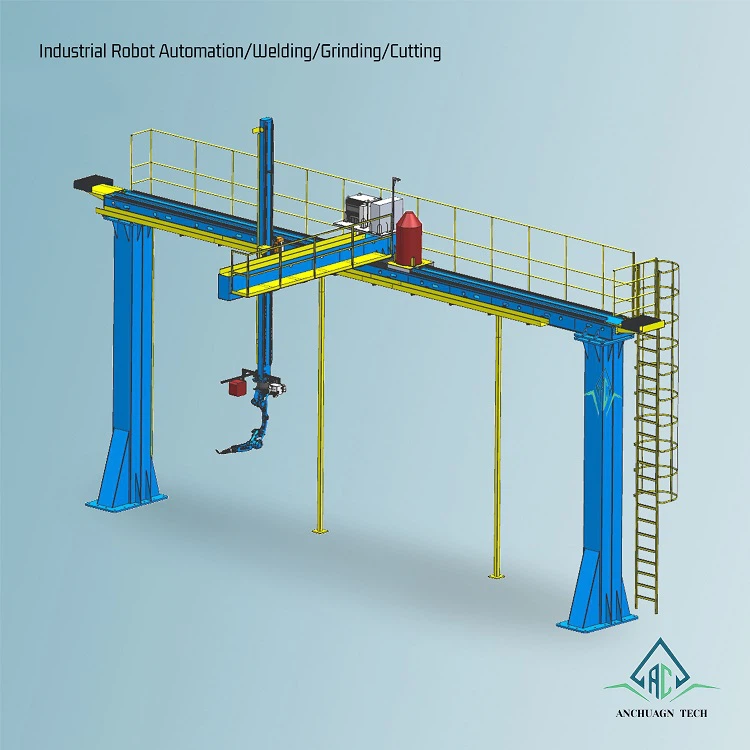

Pertama, apa itu kekuda gantri? Secara ringkas, ia adalah rangka kerja yang biasanya digunakan untuk menyokong beban dan membolehkan pergerakan di kawasan tertentu. Kami menawarkan pelbagai kekalahan gantri, sepertiRobot tunggal xy paksi kekuda gantri,Dual Robot XY Axis Gantry Truss, danXYZ Three - Axis Robot Gantry Truss. Kerumitan ini digunakan dalam industri yang berbeza, dari pembuatan ke pergudangan, untuk membantu tugas -tugas seperti menggerakkan objek berat atau robot kedudukan dengan tepat.
Sekarang, mari kita bercakap mengenai beban dinamik. Tidak seperti beban statik, yang tetap dan tidak berubah dari masa ke masa, beban dinamik berbeza -beza dengan masa. Mereka boleh disebabkan oleh sekumpulan perkara, seperti jentera bergerak, angin, atau gempa bumi. Memahami kesan beban dinamik ini adalah penting kerana mereka boleh memberi kesan yang signifikan terhadap prestasi dan jangka hayat kekuda gantri.
Jenis beban dinamik
1. Jentera bergerak
Salah satu sumber beban dinamik yang paling biasa pada kekuda gantri adalah jentera bergerak. Sebagai contoh, apabila robot yang dilekatkan pada kekuda gantri sedang beroperasi, ia mewujudkan daya kerana ia mempercepatkan, menurun, dan mengubah arah. Kekuatan ini boleh menyebabkan getaran dalam struktur kekuda. Besarnya getaran ini bergantung kepada faktor -faktor seperti jisim jentera, kelajuan di mana ia bergerak, dan kadar percepatan dan penurunan.
Katakan kita mempunyaiRobot tunggal xy paksi kekuda gantridengan robot tugas berat yang dilampirkan. Ketika robot bergerak di sepanjang paksi, ia menimbulkan kuasa pada anggota kekuda. Jika robot bergerak terlalu cepat atau mempercepatkan terlalu cepat, ia boleh menyebabkan getaran yang berlebihan. Getaran ini bukan sahaja boleh menjengkelkan tetapi juga membawa kepada keletihan dalam anggota kekuda dari masa ke masa. Keletihan boleh menyebabkan retak berkembang dalam logam, yang akhirnya boleh menyebabkan kegagalan struktur jika tidak ditangani.
2. Beban angin
Angin adalah satu lagi sumber utama beban dinamik. Angin tidak meniup pada kelajuan yang berterusan; Ia mempunyai angin ribut dan perubahan arah. Apabila angin mencecah kekuda gantri, ia menimbulkan tekanan pada struktur. Bentuk dan saiz kekuda memainkan peranan besar dalam bagaimana ia bertindak balas terhadap beban angin. Kekuda yang lebih besar dengan kawasan permukaan lebih banyak akan mengalami daya angin yang lebih besar berbanding dengan yang lebih kecil.
Angin boleh menyebabkan kekuda bergoyang atau bergetar. Dalam kes -kes yang melampau, angin kencang juga boleh menyebabkan kekuda runtuh jika ia tidak direka dengan baik untuk menahan pasukan ini. Jurutera perlu mempertimbangkan faktor -faktor seperti keadaan angin tempatan, ketinggian kekuda, dan orientasi struktur ketika merancang kekuda gantri untuk memastikan ia dapat mengendalikan beban angin dengan selamat.
3. Gempa bumi
Walaupun kurang biasa di beberapa kawasan, gempa bumi juga boleh mengenakan beban dinamik pada kekuda gantri. Semasa gempa bumi, tanah itu gemetar, dan gerakan ini dipindahkan ke kekuda. Kekuda itu harus menahan daya mendatar dan menegak yang dihasilkan oleh aktiviti seismik.
Reka bentuk kekuda gantri perlu mengambil kira zon seismik di mana ia akan dipasang. Di kawasan yang mempunyai aktiviti seismik yang tinggi, ciri -ciri reka bentuk khas diperlukan untuk menjadikan kekuda lebih tahan terhadap gempa bumi yang disebabkan oleh daya. Ini mungkin termasuk menggunakan sambungan fleksibel atau menambah pendakap tambahan ke struktur.
Kesan beban dinamik pada kekalahan gantri
1. Keletihan
Seperti yang dinyatakan sebelum ini, beban dinamik boleh menyebabkan keletihan dalam anggota kekuda. Keletihan adalah kerosakan struktur progresif dan setempat yang berlaku apabila bahan tertakluk kepada beban kitaran. Dalam kes kekuda gantri, getaran berulang yang disebabkan oleh jentera atau angin bergerak boleh menyebabkan keretakan keletihan. Retak ini bermula kecil tetapi boleh tumbuh dari masa ke masa, akhirnya melemahkan kekuda dan mengurangkan kemampuannya - membawa keupayaan.
Untuk mengelakkan keletihan, reka bentuk dan penyelenggaraan yang betul adalah penting. Ini termasuk menggunakan bahan berkualiti tinggi, memastikan kimpalan dan sambungan yang betul, dan melakukan pemeriksaan biasa untuk mengesan sebarang tanda -tanda retak awal.
2. Getaran - resonans yang disebabkan
Resonans adalah fenomena yang berlaku apabila kekerapan beban dinamik sepadan dengan kekerapan semulajadi kekuda gantri. Apabila resonans berlaku, amplitud getaran dapat meningkat dengan ketara, yang boleh menjadi sangat berbahaya bagi struktur.
Sebagai contoh, jika jentera bergerak pada kekuda gantri mempunyai kekerapan getaran yang dekat dengan kekerapan semula jadi kekuda, getaran boleh membina dan menyebabkan kekuda itu goncang dengan ganas. Ini bukan sahaja boleh merosakkan kekuda itu sendiri tetapi juga menjejaskan prestasi jentera yang dilampirkan kepadanya.
Untuk mengelakkan resonans, jurutera perlu mengira frekuensi semula jadi kekuda gantri semasa fasa reka bentuk dan memastikan bahawa frekuensi operasi jentera cukup jauh dari frekuensi semula jadi ini.
3. Ketidakstabilan struktur
Dalam kes yang melampau, beban dinamik boleh menyebabkan ketidakstabilan struktur. Sekiranya pasukan yang dikenakan ke atas kekuda gantri terlalu besar atau jika kekuda tidak direka dengan betul, ia boleh mula berubah atau runtuh. Ini boleh menjadi bahaya keselamatan yang serius, terutamanya dalam tetapan perindustrian di mana terdapat pekerja dan peralatan berharga yang berdekatan.
Untuk mengelakkan ketidakstabilan struktur, kekejaman gantri direka dengan faktor keselamatan tertentu. Ini bermakna bahawa kekuda direka untuk menahan beban yang lebih tinggi daripada beban maksimum yang dijangkakan untuk menjelaskan ketidakpastian dalam beban dinamik dan sebarang kesilapan yang berpotensi dalam proses reka bentuk atau pembinaan.
Pertimbangan reka bentuk untuk beban dinamik
1. Pemilihan Bahan
Memilih bahan yang betul adalah penting apabila mereka bentuk kekuda gantri untuk menahan beban dinamik. Keluli kekuatan tinggi sering digunakan kerana ia mempunyai rintangan keletihan yang baik dan boleh mengendalikan daya besar. Bahan ini juga harus mempunyai kemuluran yang tepat, yang membolehkannya mengubah bentuk sedikit di bawah beban tanpa pecah.
2. Geometri struktur
Bentuk dan saiz kekuda gantri juga boleh menjejaskan tindak balasnya terhadap beban dinamik. Kekejaman yang direka dengan baik dengan pengagihan anggota dan pendakap yang betul boleh menjadi lebih tahan terhadap getaran dan daya. Sebagai contoh, menambah pendakap pepenjuru dapat meningkatkan kekakuan kekuda dan mengurangkan kecenderungannya untuk bergoyang.
3. Peredam dan Isolator
Dalam sesetengah kes, peredam dan isolator boleh digunakan untuk mengurangkan kesan beban dinamik. Peredam adalah peranti yang menyerap tenaga dari getaran dan menghilangkannya sebagai haba. Mereka boleh dipasang pada kekuda gantri untuk mengurangkan amplitud getaran. Isolator, sebaliknya, digunakan untuk memisahkan kekuda dari sumber beban dinamik. Sebagai contoh, isolator getah boleh digunakan untuk mengurangkan penghantaran getaran dari jentera bergerak ke kekuda.
Bagaimana kita dapat membantu
Sebagai pembekal kekuda gantri, kami memahami pentingnya menangani kesan beban dinamik. Pasukan jurutera yang berpengalaman kami berpengalaman dalam merancang kekejaman gantri yang boleh mengendalikan pelbagai beban dinamik dengan selamat dan cekap. Kami menggunakan perisian reka bentuk canggih untuk menganalisis tingkah laku struktur kekuda di bawah keadaan beban yang berbeza dan memastikan ia memenuhi semua piawaian keselamatan yang diperlukan.
Sekiranya anda berada di pasaran untuk kekuda gantri, sama ada iaRobot tunggal xy paksi kekuda gantri,Dual Robot XY Axis Gantry Truss, atauXYZ Three - Axis Robot Gantry Truss, Kami boleh bekerjasama dengan anda untuk memahami keperluan khusus anda dan merancang kekuda yang sesuai untuk permohonan anda.
Kami juga menawarkan perkhidmatan pemasangan dan penyelenggaraan untuk memastikan kekuda gantri anda berfungsi dengan baik sepanjang hayatnya. Oleh itu, jika anda berminat untuk mempelajari lebih lanjut mengenai produk kami atau membincangkan projek anda, jangan ragu untuk menghubungi kami untuk berunding. Kami di sini untuk membantu anda membuat pilihan yang tepat untuk perniagaan anda.
Rujukan
- Budynas, RG, & Nisbett, JK (2011). Reka bentuk kejuruteraan mekanikal Shigley. McGraw - Hill.
- Allen, DE, & Bulson, PS (1980). Latar belakang getaran resonan. Pergamon Press.
- ASCE 7 - 16. (2016). Beban reka bentuk minimum dan kriteria yang berkaitan untuk bangunan dan struktur lain. Persatuan Jurutera Awam Amerika.
